1.進風過濾裝置

1000目進風過濾濾芯，濾芯材質符合食品等級要求，為聚酯覆膜纖維材質，有食品等級濾材具有材料證明文件。
 在進風過濾濾芯后可裝有壓力變送器，可檢測壓力大小，帶顯示功能，其與PLC控制系統相連接。
采用專門設計的具有過濾微粉塵的進氣端，濾芯后有手動蝶閥控制，該裝置可以根據不同物料參數進行運行負荷人工的（風量）調整，以調整料氣比節省能源。此處由調試人員根據現場要求進行調節，之后掛牌上鎖。
在進風處后端安裝透明視窗，以便現場人員目視化檢測空氣的進氣質量及是否存在異物的混入。


2.回轉鎖氣給料閥（開袋站下方安裝）

此閥門安裝于開袋站下方，法蘭連接形式，為氣力輸送負壓專用給料閥。
由帶格室的旋轉葉輪和固定的殼體兩部分組成。其為鎖氣型、調壓氣密封端蓋、鏈傳動、變頻調速。
回轉鎖氣給料閥的轉子的隔艙數為8個。


3.混合加速室（回轉鎖氣給料閥下安裝）

安裝于回轉鎖氣給料閥下方，為法蘭連接形式。流線型，根據不同物料特性設計切線角度，以匹配最佳料氣比。


4.輸送管道、輸送彎頭

輸送管道：外部拋光至鏡面200#、內部拋光至亞光200#。
輸送彎頭90°：大曲率半徑，外部拋光至鏡面200#、內部拋光至亞光200#。
系統中有法蘭連接管道部分由現場配作焊接，其余部分可為快裝式連接。

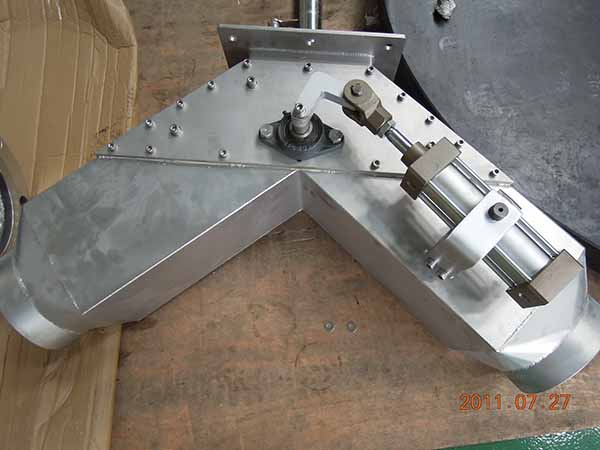

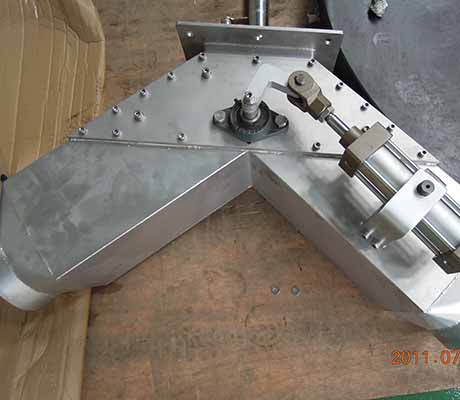

5.三通換向閥組

球塞式三通閥，全通道式，無死角，氣動自動切換控制，內部流道拋光至亞光200#。
輸送彎頭45°：大曲率半徑，外部拋光至鏡面200#、內部拋光至亞光200#。
系統中有法蘭連接管道部分由現場配作焊接，其余部分可為快裝式連接。

1.
2.旋轉鎖氣閥

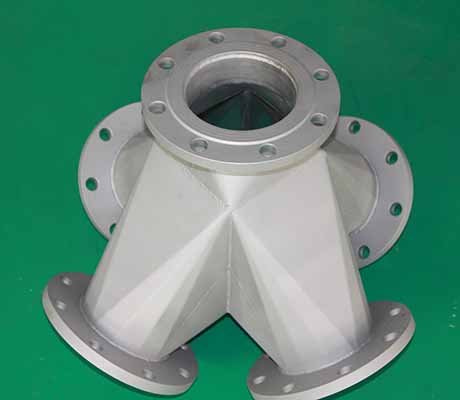

3.三通換向閥/多路分向閥




4.氣固混合加速室

6.旋風分離器

高效擴散式旋風，端蓋為承壓型設計，高效大流量脈沖式噴吹。
組成部分：檢修門兩扇（一扇部分透明板，可觀察旋風內工作狀態，另一扇不銹鋼板）、高料位1只、2個輪式振動器（低幅高頻配置）、含安裝支耳，不含安裝平臺/支架等。
 旋風分離器在安裝后，設備的頂端不需維修空間，在側面直段部分有2組檢修門，可進行內部布袋/濾芯的維護更替與隨時的方便觀察，并且我司會根據旋風大小，結合人體手臂伸展長度考慮檢修門的制作數量與設計安裝角度，且檢修門尺寸加大，方便更換過濾布袋/濾芯。
該布袋/濾芯將采用高密度微孔納米級材料，確保排放潔凈度。其中，涉及到的食品等級濾材具有材料證明文件。
旋風分離器中在濾筒安裝直段處，側面安裝卸爆片，若發生事故進行側面卸爆處理，屋頂不會有影響，且卸爆片處連接保護排放管道，若發生爆炸則可通過管道將物料與壓力引至屋外安全處。
防爆設計，旋風分離器中的電氣元器件均需dIIb T4防爆設計（包含：淹沒式電磁閥、脈沖控制儀、高料位計、輪式振動器的電磁閥、抽風處蝶閥、旋轉卸料閥的電機）。

7.回轉鎖

氣卸料閥（旋風分離器下方安裝）

此閥門安裝于旋風分離器下方，法蘭連接形式，為氣力輸送負壓專用卸料閥，由帶格室的旋轉葉輪和固定的殼體兩部分組成。
其為鎖氣型、調壓氣密封端蓋、鏈傳動、變頻調速、電機防爆型。
回轉鎖氣給料閥的轉子的隔艙數為8個。
除鐵器為一體式設計，防夾手功能，磁力可達12000GS，帶方便檢修功能，用戶為4小時檢查1次。
