1.區分:標袋開袋站、噸袋開袋站、噸標兩用型開袋站(兩投料口不可同時使用)。
2.優點:前端投料無粉塵飛揚、保證環境的潔凈衛生、減少對工人的勞動環境污染。
3.噸標兩用型開袋站(噸袋投料口用于噸包投料,保留標袋投料口用于檢修作用)
2.1 工作說明
采用除塵過濾式投料操作臺可以實現人工投料過程無粉塵外溢,解包后的物料進入投料臺內部的錐體內,外溢的粉塵在洋溢過程中被強大的負壓氣流所吸附,而后被過濾濾芯所阻止,干凈的氣體則經過濾芯內部再經風機排出,系統在工作過程中由于濾芯對物料的吸附會導致過濾阻力增加,因此需采用高流量的脈沖噴吹壓力對濾芯進行定期噴吹,減少或清除表面所吸咐的物料,使得風機的運行阻力保持在所允許的范圍內。
2.2 工作過程
1000kg大物料,只需將其置于設備上方后通過防護裝置進行解包,可防止投料時粉塵外揚,保持現場環境的整潔。

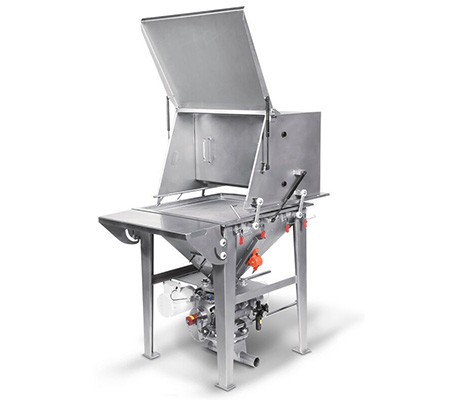

開袋箱主體材料為SUS304材質,工作時為密封結構。由于開袋時物料散發出較大的粉塵,開袋箱頂部設有吸風除塵口,開 袋時開袋箱內呈負壓狀態,人工開袋倒料時可有效地防止粉塵飛揚。因現場空間有限,需挖地溝進行安裝開袋站,以保證工人站在地面可操作,我司可提供開袋站及其下方設備總高給用戶公司,用于現場挖地溝深度參考。
2.3 設計注意點
設備側面加檢修口,用于清洗檢修設備,因此按噸標兩用型開袋站進行設計,只是標袋投料口用于檢修作用;
增加料位檢測功能(高、低料位計),當達到高料位計時,燈1亮并報警;當達到低料位計時,燈2亮并報警,燈1與燈2顏色不同以示區別;
噸包開袋站內若有螺栓均需達到“永不脫落”的要求,因此此處螺栓的設置需置于于外部;
噸包開袋站按承載結構設計,此設備需具備:抗1t的噸包于上方2米處掉落的沖擊力而不致?lián)p毀;
開袋站風機采用高壓離心蝸殼式風機,在風機出風口處增加一道過濾裝置,且此處增加壓力表(可目視化壓差),不需進入PLC系統;
內部過濾裝置精度:1μm,具有
食品等級濾材具有材料證明文件;
此設備設計凡焊接處均需打磨平整,無難清潔點,如:90°角等;
